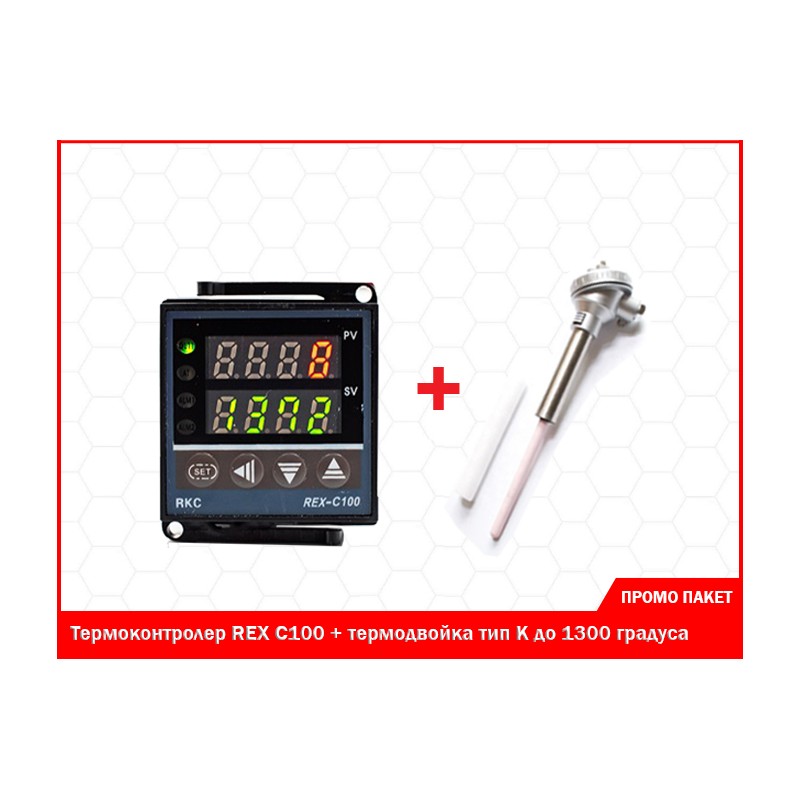

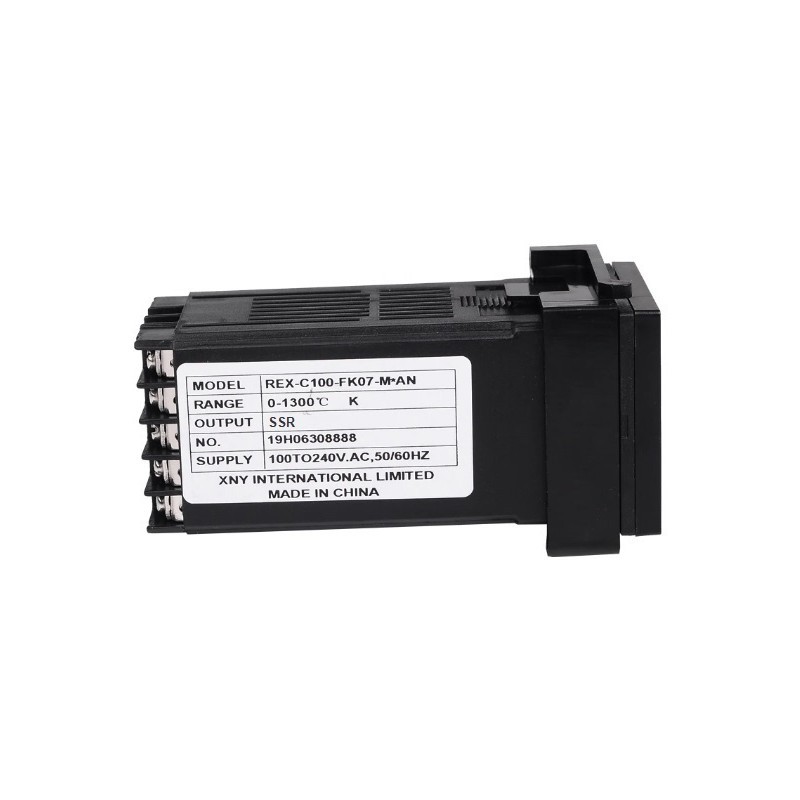

ПРОМО ПАКЕТ Термоконтролер REX C100, 220V AC, 220V AC, Изход реле NO + NC, -199 до 1372°C , датчик K, J, Pt100 терморегулатор

КОД: 20204287

Терморегулаторите REX-C100 Работят с ПИД закон за управление, като всеки един от законите (пропорционален, диференциален или интегрален) може да бъде настроен по отделно или да се пусне меню за автоматична настройка според нуждите на Вашата система за управление. Ако не ви е нужно ПИД управление можете да го използвате с настроен хистерезис (отклонение от задание) на регулиране. Възможност за работа в режим охлаждане или нагряване. При работа със сензор Pt100 може да се зададе  минимална температура до -200 °C .  Максимално задание на температура термодвойка К – 1370 °C .

Характеристики:

Размери: 48 х 48 x 100 мм
Време за измерване: 0.5 сек
Захранване: AC 100-240V 50 / 60Hz
Дисплей двоен: Актуална стойност (PV), Зададена стойност (SV)
Вход за датчик:
 **Термодвойки К, J,S,K,E,Wre3 ~ Wre25
 **Температурни съпротивления: PT100 и Cu50
Температурен диапазон : от -200 до 1372°C градуса
Изолационно съпротивление: > 50Mohm (500V DC)
Консумирана мощност: < 10 V
Изход за управление: релеен до 750W  NO / NC
Изход Алармен: релеен изход до 750W NO, за свързване на звукова, светлинна или друга сигнализация

Инструкция на български език за експлоатация и настройка

НАЙ – ЧЕСТО ЗАДАВАНИ ВЪПРОСИ ЗА ТЕРМОРЕГУЛАТОР REX C100:

С какъв сензор работи терморегулатора?

 Този терморегулатор има вход за сензор: Pt100, Термодвойка К, Термодвойка J. (Избира се типа сензор от меню SL1)

Как да свържа терморегулатор REX C100 със сензора за температура?

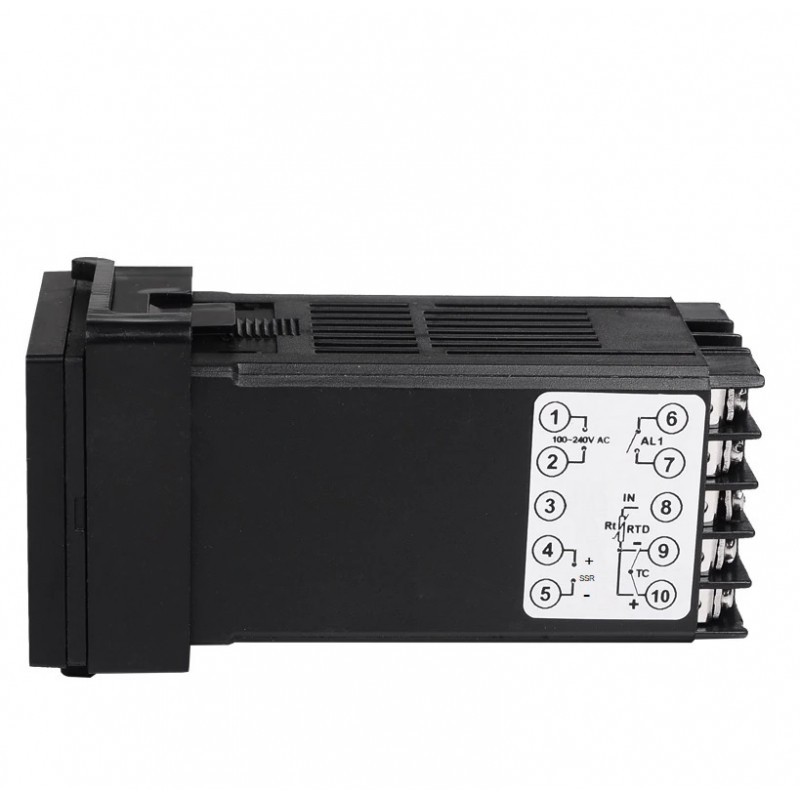

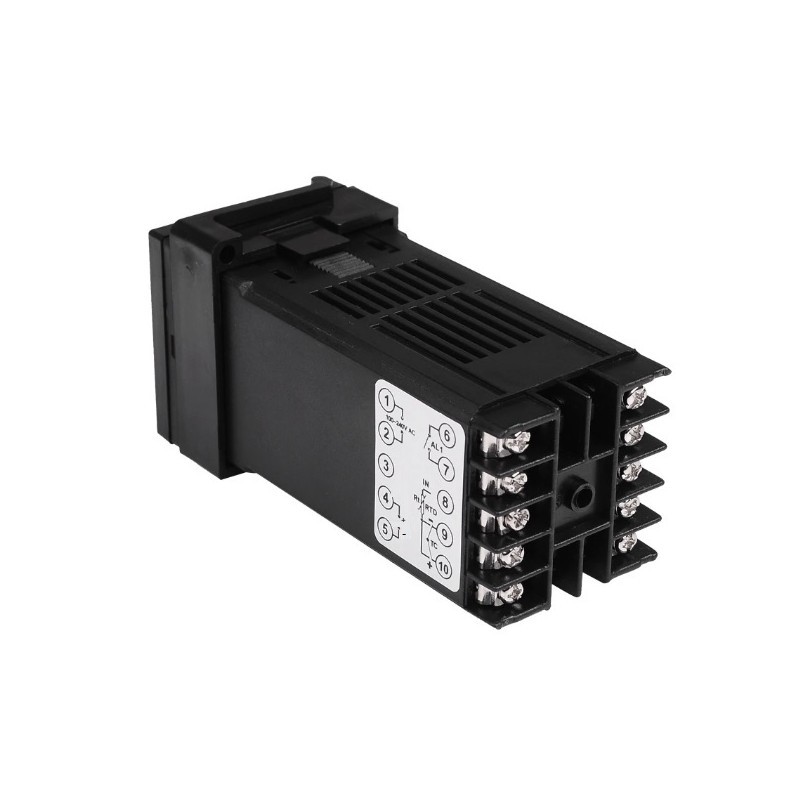

– Термодвойките се свързват на клеми 10 (червен кабел) и  9 ( син кабел)

– Термо – съпротивлението Pt100 се свързва на 8 ( червен кабел ), 9 (син кабел) и 10 ( Син кабел)

– Ако термо – съпротивлението Pt100 е с два кабела (двупроводно) се свързва на клеми:  8 ( червен кабел ), 9 (син кабел) и се прави мост между 9 и10

Колко управляващи изхода има терморегулатор REX C100?

Терморегулаторите REX C100 имат две модификации. Едната е с  вградено реле, т.е. изход с NO и NC контакти. Втората модификация е с изход за SSR релета, т.е. когато е активен изхода има 12V напрежение. Всяка от модификациите има и допълнителен алармен изход с вградено реле и един NO контакт.

– Модификацията за SSR реле разполага с един оперативен изход на който има напрежение 12V, когато е активен. Намира се на клеми 4 (+) и 5 (-). На този изход се свързва реле SSR с нужната товаропоносимост.

– Модификацията с вградено реле разполага с един оперативен изход, който има по един NO (клеми 3 и 4) и NC (Клеми 3 и 5) контакти.

– Алармен изход – аларменият изход е с един NO контакт на клеми 6 и 7.  Режимът на работа на аларменият изход може да се програмира да работи с хистерезис, като има възможност при активен режим на аларма основният изход да не е активен или да остане в активно състояние.

Как да настроя терморегулатор REX C100 в режим на охлаждане или нагряване?

Режими на работа ОХЛАЖДАНЕ или НАГРЯВАНЕ – Контролера може да работи в режим на охлаждане ( стреми се да достигне по – ниска) или в режим на НАГРЯВАНЕ (стреми се да достигне по – високата температура ) Управлява се от меню SL6.

Как да променя метода на контролиране температурата на терморегулатора?

Може да работи както със PID закон на управление, така и със хистерезис ( програмирате какво да бъде отклонението от заданието).  Ако трябва контролера да работи с хистерезис, трябва да се промени мен P – 0 , Следващото меню е oh – тук се задава хистерезиса който искаме.

Къде мога да наблюдавам измерената температура?

– На червеният дисплей се наблюдава измерената температура, а на зеленият дисплей зададената температура за контролиране.

– Когато оперативният (основният) изход е активен свети зелената лампа out1, която се намира в горен ляв дисплей.

– Когато е активиран режим AL1 (третата червена лампа), това означава че изход AL1 е в активно състояние:

Как да променя обхвата на работа на контролер REX C 100?

Контролера може да се настройва в какъв обхват да измерва и контролира температурата. Обхвата може да се настройва след като се задържат едновременно двата бутона SET и < за 5 – 6 секунди :

 На меню COD се задава (0001)  >>>> натиска се бутон SET

SLH – на този параметър задаваме максималната температура която ще може да работи, да се настройва и измерва терморегулатора.
>>>> натиска се бутон SET

SLL – на този параметър се задава минималната температура на която ще може да работи, да се настройва и измерва терморегулатора.

Защо терморегулатора подминава зададената температура?

Когато терморегулатора REX C100 работи с ПИД закон на управление, по време на работа следи каква е грешката (подминаването на заданието) и се опитва да предвиди какво трябва да направи за да не се повтаря тази грешка. Подминаването на зададената температура се получава когато нагревателя е масивен и дори след като е спряно захранването към него, той продължава да отдава топлина и повишава температурата. В такива случаи е добре да се правят финални заключения когато във машината има заготовка, която ще се нагрява от нагревателя, защото тя отнема от топлинната енергия и тогава системата се държи по – плавно без подминава толкова много зададената температура.

Подминаването на температурата също така може да се дължи и на неподходящо разположен сензор.

Как да променя вида на сензора с който да работи терморегулатор REX C100?
Настройката за вида на сензора се прави по следният начин:

задържат едновременно двата бутона „SET“ и „<“ за 5 – 6 секунди :

 На меню COD се оставя на стойност (0000)  >>>> натиска се бутон „SET“ >>>> на меню SL1 се задава стойност според вида на сензора. Различните стойности за различните видове сензори можете да видите в инструкцията на Вашият терморегулатор.

Как да настроя терморегулатора да работи в резолюция 0.1 градуса?

 Терморегулаторът REX C100 може да работи в такава резолюция единствено със сензор Pt100.

Първо трябва да зададете от менюто настройка за сензор Pt100

 – Задържат се едновременно двата бутона SET и < за 5 – 6 секунди
>>>> На меню COD се задава стойност 0001
>>>>
С няколко натискания на бутона SET отивате на меню PGdP  – където се задава стойност 0010. След като е направена тази настройка е необходимо отново да си промените обхвата на контролера, защото ако е бил преди настройката за наличие на десетична запетая до 400 градуса, след това ще бъде до 40.0 градуса.
